En la manipulación de materiales a granel, la propia cinta transportadora llama la atención. Es visible, costoso y obviamente crítico para las operaciones. Sin embargo, los componentes que sostienen la banda (los conjuntos de rodillos transportadores que soportan la carga de miles de toneladas de material día tras día) determinan la vida útil de la banda más directamente que cualquier otro factor. Un rodillo transportador desalineado o atascado crea un punto de desgaste que desgasta la cubierta de la correa, genera calor, aumenta el consumo de energía y, en última instancia, provoca un reemplazo prematuro de la correa que cuesta decenas de miles de dólares.

Rodillo transportadorLos fabricantes han respondido con diseños especializados que abordan desafíos operativos específicos: acumulación de material, seguimiento de la correa, resistencia al impacto y corrosión ambiental. Entre estas variantes especializadas, la rueda guía en espiral, la rueda guía de peine paralelo, la rueda guía tipo V invertida y la rueda guía transportadora de cerámica sirven cada una para distintas aplicaciones. Estos tipos de rodillos transportadores comparten elementos de fabricación comunes (tubos soldados de alta frecuencia, sellos de nailon de alta densidad, cojinetes y acero redondo), pero difieren en la configuración de la superficie y la optimización funcional.

Por qué es importante la selección de los rodillos transportadores

Un sistema transportador es tan fiable como su tren de rodillos portador. El rodillo portador del transportador soporta la correa y la carga de material mientras mantiene la alineación adecuada de la correa. Cuando un rodillo falla, las consecuencias se multiplican:

• Daño de la correa: un rodillo transportador atascado se convierte en una superficie abrasiva estacionaria, tallando una ranura en la cubierta de la correa en movimiento.
• Mayor resistencia: los rodillos no giratorios o de alta resistencia aumentan el consumo de energía del motor impulsor.
• Derrame de material: Los rodillos desalineados permiten que la correa se desalinee, lo que arroja material fuera del costado del sistema.
• Estrés estructural: la resistencia desigual de los rodillos crea variaciones en la tensión de la correa que tensionan los empalmes y las transmisiones.

Los diseños de rodillos transportadores especializados que se describen a continuación abordan modos de falla específicos comunes en industrias y aplicaciones particulares.

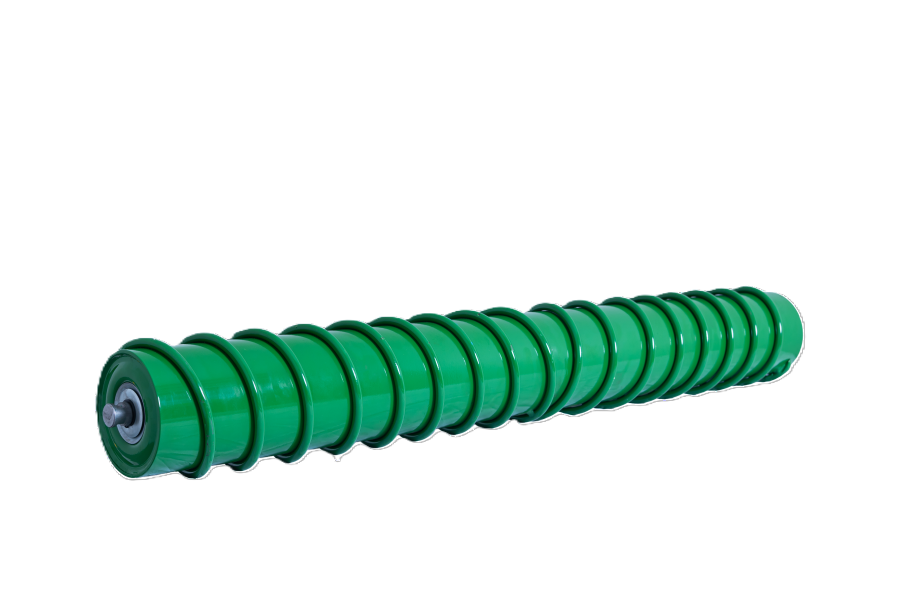

Rueda guía en espiral: autolimpiante para materiales pegajosos

La rueda guía en espiral es una variante de rodillo portador del transportador diseñada para aplicaciones donde el material de retorno se adhiere a la superficie de la correa. Fabricada con tubos soldados de alta frecuencia, sellos de nailon de alta densidad, resortes en espiral, cojinetes y acero redondo, la rueda guía en espiral presenta una configuración de superficie helicoidal.

Principio de funcionamiento

A medida que la correa pasa sobre la rueda guía en espiral, el patrón helicoidal crea puntos de contacto diferenciales que rompen la tensión superficial entre la correa y el material adherido. Los depósitos pegajosos (arcilla, arena húmeda, mineral triturado con humedad) se liberan de la superficie de la banda en lugar de acumularse en el rodillo transportador.

Aplicaciones clave

• Procesamiento de agregados y arena.
• Manipulación de arcillas y minerales.
• Plantas de preparación de carbón.
• Cualquier cinta transportadora de materiales pegajosos o con alto contenido de humedad.

El diseño en espiral reduce la necesidad de raspadores y limpiadores de banda separados, que a su vez requieren mantenimiento y ajuste. Para los operadores que buscan un transportador de rodillos con capacidad de autolimpieza pasiva, la rueda guía en espiral proporciona una solución sin mantenimiento.

Rueda guía de peine paralelo: limpieza de la correa de retorno con estructura autolimpiante

La rueda guía de peine paralelo es un tipo derodillo transportadorconfigurado específicamente para aplicaciones de correa de retorno. Está hecho de tubos soldados por alta frecuencia, sellos de nailon de alta densidad, anillos de goma en forma de peine, espaciadores, cojinetes y acero redondo.

Función de cinturón de retorno

En el lado de retorno de un sistema transportador (la parte de la cinta que viaja vacía debajo del tramo de transporte) el material remanente puede acumularse, caerse a lo largo del camino de retorno y crear problemas de limpieza. La rueda guía de peine paralelo es un rodillo transportador diseñado para fijar las correas de retorno mientras proporciona una acción de limpieza activa.

Características de autolimpieza

Los anillos de goma en forma de peine crean una acción de limpieza mecánica en la superficie de la correa. Cuando la cinta de retorno pasa sobre este rodillo portador del transportador, el material adherido se desprende y cae en lugar de viajar con la cinta hasta la polea de cola. Los atributos clave de rendimiento incluyen:

• Bajo nivel de ruido: el diseño del peine reduce el ruido de contacto en comparación con los rodillos de superficie sólida
• Pared de tubo gruesa: durabilidad estructural mejorada para servicio de retorno
• Rotación flexible: la baja resistencia a la rodadura minimiza la pérdida de potencia
• Baja resistencia: resistencia reducida del rodamiento en comparación con las poleas guía de retorno convencionales

Para instalaciones que luchan con el transporte de material a lo largo de las rutas de retorno del transportador, el rodillo tensor de peine paralelo ofrece una solución de limpieza pasiva que no requiere energía externa ni sistemas de control.

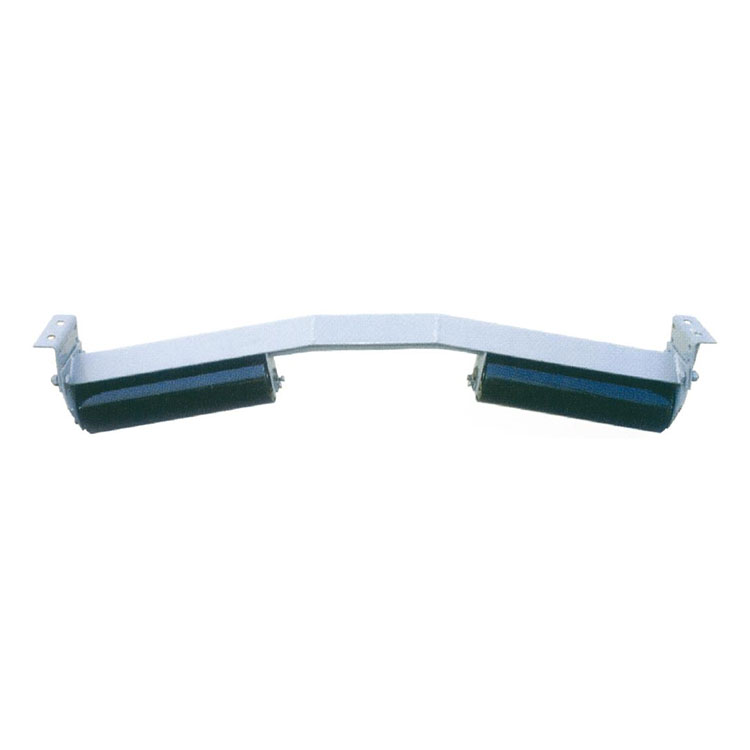

Rueda guía tipo V invertida: Supresión y seguimiento de la correa

La rueda guía tipo V invertida es un rodillo transportador que se utiliza principalmente para fijar el cambio de ángulo de la correa de retorno en sistemas de cinta transportadora. Su función principal es la supresión de la correa, evitando que la correa vuele hacia arriba y raye los componentes estructurales.

Función de supresión de correa

En transportadores largos, particularmente aquellos con secciones inclinadas o altas velocidades de correa, la correa de retorno puede levantarse de los rodillos locos debido a la dinámica de tensión de la correa o al arrastre de aire. Una banda que vuela hacia arriba entra en contacto con el acero estructural (vigas transversales, largueros, pasillos) causando abrasión de la cubierta y posibles daños en los bordes de la banda.

La configuración en V invertida de este rodillo transportador crea un perfil que captura la correa y la mantiene presionada, manteniendo un contacto constante y permitiendo una rotación libre. A diferencia de los rodillos de retorno planos que permiten el movimiento vertical de la correa, la forma de V invertida limita físicamente la posición de la correa.

Sellado y protección del medio ambiente

Ambos extremos de este rodillo transportador incorporan estructuras de sello laberíntico combinadas con cojinetes sellados de doble cara. Este sistema de doble barrera proporciona:

• Protección contra el polvo: los sellos laberínticos evitan la entrada de partículas finas
• Resistencia al agua: los sellos de doble cara excluyen la humedad en ambientes húmedos
• Vida útil prolongada del rodamiento: la exclusión de la contaminación se correlaciona directamente con la vida útil del rodamiento

Para productos transportadores con rodillos que operan en ambientes polvorientos o húmedos (minas, canteras, transportadores de acopio al aire libre), la calidad del sellado suele ser la diferencia entre tres meses y tres años de vida útil.

Rodillo transportador de cerámica: resistencia a la abrasión y la corrosión

La rueda guía del transportador cerámico es un rodillo transportador construido con superficies de óxido de aluminio (alúmina) en lugar de acero o caucho. Esta selección de materiales proporciona ventajas específicas para aplicaciones agresivas.

Propiedades de los materiales

La cerámica de óxido de aluminio (Al₂O₃) ofrece:

• Alta dureza: supera los 80 en la escala Rockwell HRA, significativamente más duro que el acero.
• Resistencia a los ácidos: No se ve afectado por soluciones ácidas que corroen los rodillos de acero.
• Resistencia a los álcalis: químicamente estable en ambientes básicos.
• Resistencia a la abrasión: sobrevive al contacto con materiales duros y afilados que dañarían el acero o el caucho.

Aplicaciones adecuadas

El rodillo portador del transportador cerámico se usa ampliamente en minería, arena y grava, metalurgia del acero, industria química y otras industrias donde:

• Los materiales de alta dureza (mineral de hierro, taconita, granito) desgastan rápidamente las ruedas guía de acero.
• Los ambientes corrosivos (plantas de fertilizantes, manipulación de productos químicos) atacan las superficies de acero.
• Las altas velocidades de la correa aceleran el desgaste en las superficies de los rodillos transportadores convencionales.

Compensaciones

Las poleas guía de cerámica generalmente cuestan más que las de acero y son más pesadas, lo que requiere consideración de la capacidad de transmisión por correa y el soporte estructural. Sin embargo, para operaciones que experimentan cambios de rodillos cada pocos meses debido a la abrasión, la vida útil prolongada de la cerámica a menudo justifica la prima. El rodillo portador del transportador cerámico ofrece intervalos más largos entre reemplazos, lo que reduce los costos de mano de obra y el tiempo de inactividad por mantenimiento.

Indicadores comunes de calidad de fabricación

En todos los tipos de rodillos transportadores (espiral, peine, V invertida, cerámica), ciertas características de fabricación indican calidad independientemente de la configuración.

Tubería soldada de alta frecuencia

El cuerpo del tubo de un transportador de rodillos debe ser recto, redondo y tener un espesor de pared constante. La soldadura de alta frecuencia produce una costura con una mínima rebaba interna y una metalurgia consistente. Los tubos de mala calidad provocan excentricidad de los rodillos, lo que genera vibraciones y aleteo de la correa.

Sellos de nailon de alta densidad

Los sellos excluyen la contaminación. Los sellos de baja densidad absorben la humedad, se hinchan y pierden eficacia. El nailon de alta densidad mantiene la estabilidad dimensional, mantiene el lubricante dentro y evita la entrada de contaminantes. El sello del rodillo transportador es a menudo el componente que determina la vida útil.

Aspectos

Los rodamientos sellados de doble cara (también llamados rodamientos sellados de por vida) están prelubricados y no requieren mantenimiento. La selección del rodamiento de rodillos que transporta el transportador debe coincidir con los requisitos de carga y velocidad; Los rodamientos de tamaño insuficiente fallan prematuramente, mientras que los rodamientos de gran tamaño aumentan el costo innecesariamente.

Acero redondo

Los extremos de los ejes y las superficies de montaje de los rodamientos requieren una buena redondez y acabado superficial. Los ejes imprecisos crean desalineación, cargan los rodamientos de manera desigual y provocan fallas tempranas en el conjunto de rodillos que transportan el transportador.
